Radiobuizen.

De volgende buizen zijn standaard voor Philips radio's uit de 60-er jaren.

Type
aanduiding Buis beschrijving Plaatje v/d
buis

ECC85 Dubbel triode buis.
Wordt gebruikt als FM oscillator en als FM antenne voorversterker.

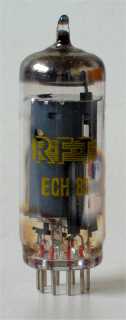

ECH81 Heptode / Triode combinatie/meng buis met gemeenschappelijke kathode.
Wordt gebruikt als 1e MF trap van de FM en als mengtrap en tevens 1e MF trap van de AM.
Het triodedeel wordt gebruikt als oscillator voor de AM.

EF89 Wordt gebruikt als 2e MF trap van de FM en AM.
Is de opvolger van EF85 met grotere versterking.

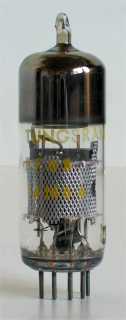

EF85 Middenfrequent (>50 MHz) pentode buis.
Wordt meestal gebruikt als 3e MF trap van de FM.
Komt alleen voor in veel Philips toestellen. Dit komt de kwaliteit en gevoeligheid van de FM ontvangst ten goede.
In mijn Philips radio heeft de FM maar twee MF trappen en ontbreekt de EF89.
Deze buis is de 4.45 Khz 2e MF trap voor zowel AM als FM.

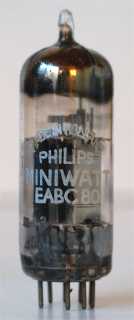

EABC80 AM en FM detector. Tevens audio voorversterker.
Deze combinatiebuis bevat 3 diode's en 1 triode, de triode en diode's 1 en 3 hebben een gemeenschappelijke kathode,
alleen de 2e diode heeft een "eigen" kathode aansluiting.

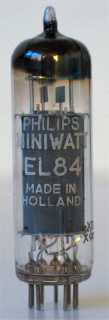

EL84 Laag frequent eind pentode buis.
Audio eindversterker.
Uitgangsvermogen ligt meestal tussen de 3 en 6 Watt RMS.

EL86 Audio, als eindpenthode in combinatie met EL84 om 800 Ohm luidsprekers rechtstreeks aan te kunnen sturen.

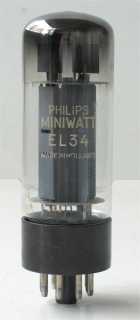

EL34 Laagfrequent eindpentode voor wat grotere vermogens. (> 25 W)
Is vaak in gitaarversterkers terug te vinden.

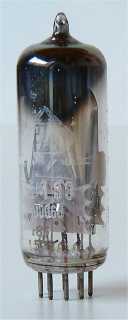

EM80 Afstemindicator, ook wel afstemoog genoemd. (Tulp model)

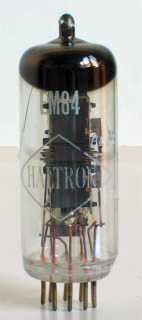

EM84 Afstemindicator, ook wel afstemoog genoemd. (Streepje model)
Deze buis zit in mijn Philips buizenradio.

EZ80 Dubbelfasige gelijkrichter tot 350 volt. (EZ81 is iets krachtigere opvolger)

ECC83 Heel veel vookomende dubbel triode stuurbuis audio.
Deze buis wordt bijvoorbeeld als fasedraaier bij een traditioneele balans eindtrap gebruikt.

300BXLS Dit zijn hele dure "High end" Triode eindbuizen van de firma Emmision labs .
Van andere leveranciers zijn er ook andere triode eindbuis varianten die 300B heten.

Type aanduiding	Buis beschrijving		Plaatje v/d buis

ECC85	Dubbel triode buis. Wordt gebruikt als FM oscillator en als FM antenne voorversterker.
ECH81	Heptode / Triode combinatie/meng buis met gemeenschappelijke kathode. Wordt gebruikt als 1e MF trap van de FM en als mengtrap en tevens 1e MF trap van de AM. Het triodedeel wordt gebruikt als oscillator voor de AM.
EF89	Wordt gebruikt als 2e MF trap van de FM en AM. Is de opvolger van EF85 met grotere versterking.
EF85	Middenfrequent (>50 MHz) pentode buis. Wordt meestal gebruikt als 3e MF trap van de FM. Komt alleen voor in veel Philips toestellen. Dit komt de kwaliteit en gevoeligheid van de FM ontvangst ten goede. In mijn Philips radio heeft de FM maar twee MF trappen en ontbreekt de EF89. Deze buis is de 4.45 Khz 2e MF trap voor zowel AM als FM.
EABC80	AM en FM detector. Tevens audio voorversterker. Deze combinatiebuis bevat 3 diode's en 1 triode, de triode en diode's 1 en 3 hebben een gemeenschappelijke kathode, alleen de 2e diode heeft een "eigen" kathode aansluiting.
EL84	Laag frequent eind pentode buis. Audio eindversterker. Uitgangsvermogen ligt meestal tussen de 3 en 6 Watt RMS.
EL86	Audio, als eindpenthode in combinatie met EL84 om 800 Ohm luidsprekers rechtstreeks aan te kunnen sturen.
EL34	Laagfrequent eindpentode voor wat grotere vermogens. (> 25 W) Is vaak in gitaarversterkers terug te vinden.
EM80	Afstemindicator, ook wel afstemoog genoemd. (Tulp model)
EM84	Afstemindicator, ook wel afstemoog genoemd. (Streepje model) Deze buis zit in mijn Philips buizenradio.
EZ80	Dubbelfasige gelijkrichter tot 350 volt. (EZ81 is iets krachtigere opvolger)
ECC83	Heel veel vookomende dubbel triode stuurbuis audio. Deze buis wordt bijvoorbeeld als fasedraaier bij een traditioneele balans eindtrap gebruikt.
300BXLS	Dit zijn hele dure "High end" Triode eindbuizen van de firma Emmision labs . Van andere leveranciers zijn er ook andere triode eindbuis varianten die 300B heten.
