KORG KR mini drumcomputer.
©John Geus, Mei 2015
Inleiding

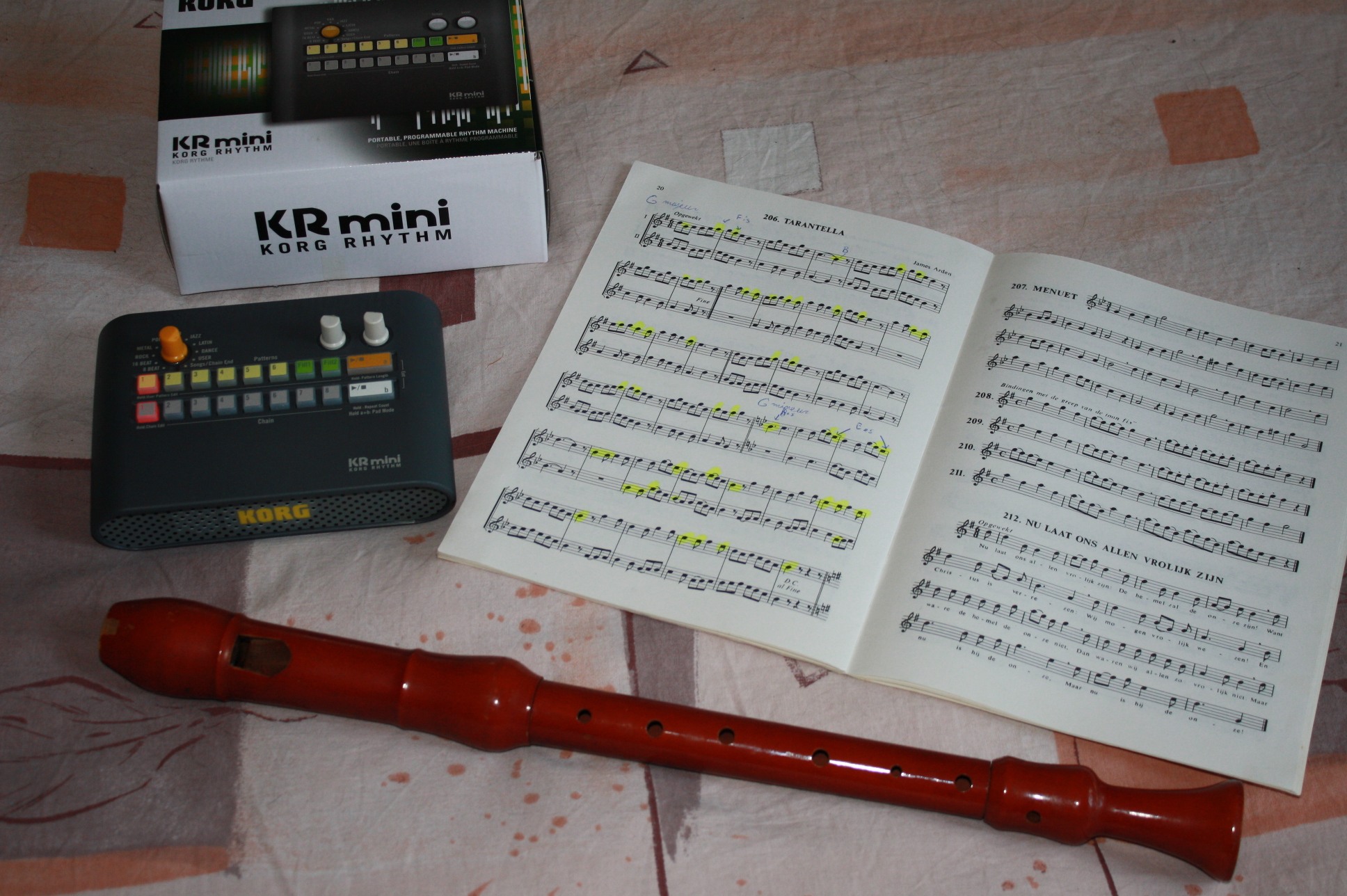

Sinds kort ben ik in het bezit van een kleine drumcomputer van het merk KORG.
Het apparaatje bleek precies te zijn wat ik er van verwachtte, en heeft verassend veel mogelijkheden.
Ik las op Internet dat de bijgeleverde gebruiksaanwijzing nogal onduidelijk werd gevonden, en omdat ik dat ook vind zal ik hier proberen wat duidelijker aan te geven hoe en wat het apparaatje allemaal kan doen.....
Beschrijving van het apparaat.
In de KORG KR(korg rhythm) mini zijn verschillende drum ritmepatronen opgeslagen die afzonderlijk, of gecombineerd afgespeeld kunnen worden. Er zijn in totaal 6 voorgeprogrammeerde ritmepatronen in 9 verschillende genres dus (6 x 9 = 54 !) ritmepatronen te selecteren.
Daar naast zijn er ook 6 zelf te programmeren gebruikers ritmepatronen, en ook nog 8 voorgeprogrammeerde "songs" beschikbaar.
Bij elk ritmepatroon kunnen ook twee z.g.n. Fill-Ins gekozen worden.
De KORG KR mini is meer dan alleen een ritmebox of metronoom, omdat je de mogelijkheid hebt om zelf eigen ritmepatronen te programmeren en op te slaan en alle ritmepatronen in z.g.n. chain's op zelf te bepalen wijze af kunt laten spelen.

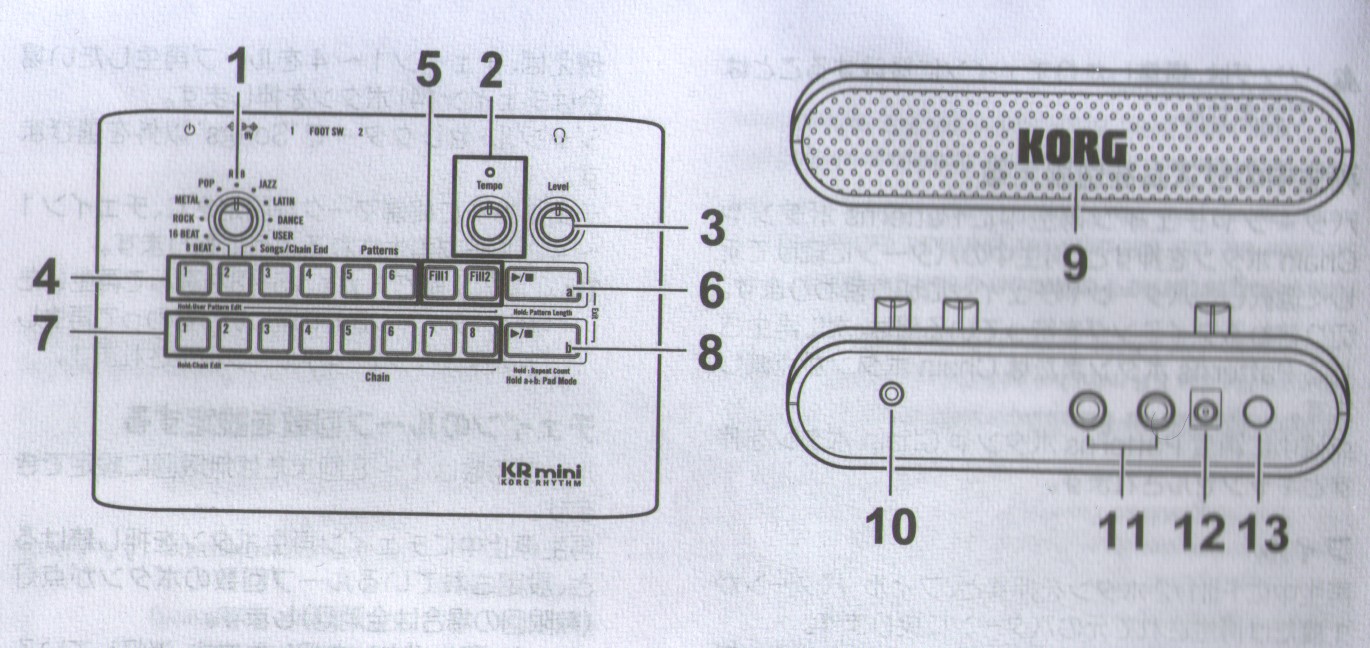

Bedienings organen en aansluitingen
Op het fronpaneel zijn de volgende bedienings knoppen aanwezig:
- Genre selectie draaischakelaar. (1)
- Potmeter voor instellen van afspeelsnelheid (Tempo) (2).
- Potmeter voor instellen geluidsniveau (Level). (3)
- Ritmepatroon selectie knoppen 1 t/m 6. (4)
- Twee Fill-in selectie knoppen. (5)
- Ritmepatroon afspeel start/stop knop. (a) (6)
- Chain selectie knoppen 1 t/m 8. (7)
- Chain afspeel start/stop knop. (b) (8)
In het rooster aan de voorzijde is een luidspreker voor stand-alone gebruik gemonteerd. (9)
Opm:
Als de hoofdtelefoon/versterker aansluiting gebruikt wordt komt er geen geluid meer uit de ingebouwde luidspreker.
De KORG KR mini heeft de volgende aansluitmogelijkheden aan de achterkant van het apparaat
- Hoofdtelefoon/Versterker uitgang aansluiting. (10)
- Twee voetschakelaar aansluitingen. (11)
- Netstroom adapter aansluiting. (12)
Aan de achterzijde bevindt zich de aan/uit schakelaar. (13)
Druk de knop +/- 1 seconde in om het apparaat aan te zetten. Druk de knop +/- 1 seconde in om het apparaat weer uit te zetten.
Opm:
De Korg mini heeft een Auto Shutdown functie waar mee het apparaat na één uur inaktief te zijn geweest automatisch uitschakeld.
Normaal gebruik.
Afspelen van voorgeprogrammeerde ritme patronen.
Het afspelen van één van de 54 voorgeprogrammeerde ritmepatronen gaat als volgt:
- Selecteer met de genreselectie draaischakelaar één van de 9 voorgeprogrammeerde genres.
- Selecteer één van de 6 ritmepatronen, binnen het genre, met de ritmepatroon selectie knoppen. Het gekozen knopje wordt rood.
- Druk op de Ritmepatroon afspeel start/stop knop (a). De knop (a) wordt groen.
- Het gekozen ritmepatroon wordt herhaald afgespeeld tot dat de start/stop knop (a) weer ingedrukt wordt.
- Bepaal de snelheid en volume van het afspelen met de Tempo en Level potmetertjes.
Afspelen van gebruikers ritme patronen.
Het afspelen van één van de 6 zelf geprogrammeerde gebruikers ritmepatronen gaat als volgt:
- Stel de genreselectie draaischakelaar in op USER.
- Selecteer één van de 6 user ritmepatronen. Het gekozen knopje wordt rood.
- Druk op de Ritmepatroon afspeel start/stop knop (a). De knop (a) wordt groen.
- Het gekozen ritmepatroon wordt herhaald afgespeeld tot dat de start/stop knop (a) weer ingedrukt wordt.
- Bepaal de snelheid en volume van het afspelen met de Tempo en Level potmetertjes.
Afspelen van "Songs".
In de Korg KR mini zijn naast voorgeprogrammeerde ritmepatronen ook langere drumpartijen ingeprogrammeerd. Deze drumpartijen worden Songs genoemd, het zijn drumbegeleidings stukken van popsongs, maar het is niet gedocumenteerd van welke.
Songs kunnen verder niet bewerkt worden, en kunnen ook niet in Chain's worden ingeprogrammeerd.
Zie het meer als een soort "demo" mode dat laat zien wat het kleine electronische drummertje in de Korg allemaal presteert, en kijk maar wat je er mee kan doen.
Het afspelen van één van de 8 voorgeprogrammeerde "Songs" gaat als volgt:
- Stel de genreselectie draaischakelaar in op Songs/Chain End.
- Selecteer één van de 8 Songs. Song 7 en 8 worden met de twee Fill-in knoppen geselecteerd. Het gekozen knopje wordt rood.
- Druk op de Ritmepatroon afspeel start/stop knop (a). De knop (a) wordt groen.
- De gekozen Song wordt herhaald afgespeeld tot dat de start/stop knop (a) weer ingedrukt wordt.
- Bepaal de snelheid en volume van het afspelen met de Tempo en Level potmetertjes.
Afspelen van Chains.
Het afspelen van Chains gaat als volgt:
- Selecteer met één van de 8 Chain selectie knoppen waar je het afspelen wilt laten beginnen. Het gekozen knopje wordt rood.
- Druk op de Chain afspeel start/stop knop (b). De knop (b) wordt groen.
- De, in de Chain opgeslagen, ritmepatronen worden achter elkaar afgespeeld tot dat de start/stop knop (b) weer ingedrukt wordt, of tot dat het aantal maal herhalen en de ingestelde lengte, dat voor de chain is ingeprogrammeerd, bereikt is.
- Bepaal de snelheid en volume van het afspelen met de Tempo en Level potmetertjes.
Opm:
Chains kunnen niet worden afgespeeld als de genreselectie draaischakelaar op Songs/Chain End ingesteld staat.
Pad mode
In "Pad mode" gebruik je de Korg drumcomputer om, met de bedieningsknopjes, direct percussie instrumenten te spelen.
Om "Pad mode" te aktiveren moeten beide start/stop knoppen (a) en (b) tegelijk ingedrukt worden.
De knoppen (a) en (b) worden nu geel.
Elk van de bedieningsknopjes is nu een drumpad geworden waar mee je een soort electronisch drumstel bespelen kan.
Er zijn in totaal 16 knopjes, met daaronder 16 verschillende percussie geluiden.
Je kan nu live gaan Drummen !
Opm:
Als de Velocity Function actief is, klinkt het volume van het percussiegeluid harder of zachter afhankelijk van de snelheid waarmee de drumpad aangeslagen wordt.
"Pad mode" verlaten doe je door de knoppen (a) en (b) weer tegelijk in te drukken.
Chains samenstellen en organiseren.
Uitleg van het begrip "Chain".
Het engelse woord Chain betekent ketting, snoer of reeks. (Als werkwoord : "Aaneenschakelen").
Met de Chain functie in de Korg mini is het mogelijk om ritmepatronen als een soort kralensnoer in door je zelf gekozen volgorde aan elkaar te rijgen.
Het is ook mogelijk om de lengte van de chain op 1 t/m 8 in te stellen.
Als laatste is het ook mogelijk om in te stellen hoeveel maal (1 t/m 8) de chain herhaald afgespeeld moet worden.
Door de lengte van de chain en het aantal malen dat het herhaald afgespeeld moet worden juist in te programmeren kan je de duur van de drumbegeleiding afstemmen op de lengte van het stuk muziek dat je wilt gaan begeleiden.
Opm:
Alle voorgeprogrammeerde ritmepatronen hebben een lengte van 8 (drum)slagen, dus 2 maten in 4 kwarts maat.
Chain edit
Om de inhoud, lengte en herhaalfactor van een chain te programmeren moet je eerst de "Chain edit" mode aktiveren. Het Chain edit proces gaat als volgt :
- Druk net zo lang op één van de Chain selectie knoppen tot alle chain knopjes rood worden (het knopje dat je ingedrukt hebt knippert). Je bent nu in Chain edit mode.
- Ritme patroon selectie programmeren.
- Kies de plaats in de chain die je wilt wijzigen. Het knopje van de plaats in de chain waar je de inhoud van wilt wijzigen knippert.
- Selecteer met de genreselectie schakelaar en de ritmepatroon selectie knoppen welk ritmepatroon je op deze plaats in de chain wilt inprogrammeren.
- Als je nog een andere plaats wilt wijzigen kan je deze selecteren door een andere chain selectieknop (kort) in te drukken.
- Chain lengte instellen
- Draai de genreselectie schakelaar naar de stand Song/Chain end.
- Het knopje dat het einde van de chain aangeeft knippert.
- Kies, indien gewenst, een andere chain lengte met een van de (andere) selectie knopjes.
- Draai de genreselectie schakelaar van Song/Chain end af.
- Herhaal factor instellen
- Houd de Chain start/stop knop (b) ingedrukt. Je ziet nu het knopje oplichten dat de ingestelde herhaalfactor aangeeft.
- Om de herhaalfactor te wijzigen moet je knop (b) samen met het knopje voor de in te stellen herhaalfactor indrukken.
- Indrukken van knop (b) samen met het selectieknopje dat al rood is zorgt er voor dat geen enkel knopje meer rood is. Dit geeft aan dat er geen herhaalfactor ingesteld is. De chain wordt, bij afspelen, nu oneindig (of tot de chain start/stop knop (b) gebruikt wordt) herhaald.
- De wijzigingen opslaan en chain edit verlaten doe je door één van de chain selectieknoppen ingedrukt te houden tot dat alleen dat knopje weer rood wordt.
Je kan de chain edit functie altijd verlaten zonder de wijzigingen op te slaan door de knoppen (a) en (b) beide tegelijk in te drukken !
Ritme patronen programmeren
Op de Korg KR mini is het mogelijk om zelf ritmepatronen te programmeren, en deze als één van de zes USER ritmepatronen op te slaan. Het zelf kunnen maken van eigen ritmes is een waardevolle toevoeging van de gebruiks mogelijkheden van het apparaat, en maakt het apparaat van een gewone ritmebox tot een echte drumcomputer.
Het valt mij op dat de ingeprogrammeerde ritmepatronen allemaal op een "vierslag"s ritme (4/4 8/8 etc) gebaseerd zijn, en er bijvoorbeeld niets met 3/4 of 6/8 maatsoort (wals !) bij is.
Het zelf kunnen maken van ritme's biedt hier uitkomst.
Eigen ritmepatronen kunnen op twee verschillende manieren gemaakt worden :
- Uitgaande van een van de bestaande ritmepatronen.
- Maken van een volledig nieuw ritmepatroon vanaf scratch.
Ga als volgt te werk :
- Uitgaan van een bestaand ritmepatroon :
- Selecteer met de genreselectie schakelaar het juiste genre.
- Kies met de ritmepatroon selectie knop het ritmepatroon dat je als uitgangspunt voor je eigen ritme wilt gaan gebruiken.
- Houd het selectieknopje van dit patroon ingedrukt tot dat de ritmepatroon start/stop knop (a) rood oplicht. Je bent nu in de ritmepatroon edit mode.
- Een nieuw ritmepatroon vanaf scratch maken :
- Houd een willekeurig ritmepatroon selectieknopje ingedrukt tot dat de ritmepatroon start/stop knop (a) rood oplicht. Je bent nu in de ritmepatroon edit mode.
- Houd nu de (rode)ritmepatroon start/stop knop (a) ingedrukt tot dat een van de selectie knoppen rood oplicht. Deze knop geeft de lengte (1 t/m 8 slagen) van het onderhavige ritmepatroon aan.
- Door gelijktijdig de ritmepatroon start/stop knop (a) en een selectieknopje in te drukken kies je een lengte voor het ritmepatroon, en worden alle bestaande percussiegeluiden uit het patroon gewist.
- Als je op de start/stop knop drukt wordt eerst het aantal slagen, waar het ritme uit bestaat, afgeteld en begint het opnemen van het ritmepatroon.
- Het ritme wordt nu herhaald afgespeeld, telkens als de eerste slag van het ritme gespeeld wordt licht de tempo LED rood op. De andere slagen licht het groen op.
- Je kunt nu, op de door jou gekozen momenten in het ritmepatroon, met één van de selectieknoppen een zelf gekozen percussiegeluid toevoegen.
- Door gelijktijdig op de Chain start/stop (b) en een percussiegeluidsknop te drukken wordt dit geluid uit het ritmepatroon verwijderd.
- Druk op de ritmepatroon start/stop knop (a) om het opnemen te stoppen.
- Als je ritme gemaakt is sla je het op door de genredraaischakeleer op User te zetten, en het knopje van het gewensde user-ritmepatroon ingedrukt te houden tot dat de (rode)start/stop knop (a) weer uit gaat.
Opm:
Als de Velocity functie aktief is zal ook de snelheid waarmee het percussieknopje ingedrukt wordt, en daar mee het volume van het percussiegeluid, meegenomen worden in het ritmepatroon.
Je kan het ritmepatroon programmeren altijd verlaten zonder de wijzigingen op te slaan door de knoppen (a) en (b) beide tegelijk in te drukken !
Functie van de (twee) voetschakelaars programmeren
De Korg KR Mini heeft twee aansluitingen om een voetschakelaar op aan te sluiten. Dit is handig als je bijvoorbeeld een instrument bespeeld waar bij je tijdens het spelen je handen niet vrij hebt om de Korg Mini te bedienen.
Het is mogelijk om elke bedieningsknop aan één van de twee voetschakelaars toe te wijzen.
Toewijzen van de voetschakelaars gaat als volgt :
- Ga in pad mode door de knoppen (a) en (b) gelijk in te drukken.
- Zet de genreselectie draaischakelaar op de stand Songs/Chain end.
- Kies welke voetschakelaar aansluiting je wilt programmeren.
- Voor voetschakelaar 1, houdt de Ritmepatroon start/stop knop (a) in tot het rood gaat knipperen.
- Voor voetschakelaar 2, houdt de Chain start/stop knop (b) in tot het rood gaat knipperen.
- Druk op de knop die je wilt toewijzen aan de gekozen voetschakelaar. De knop wordt rood.
- Om de wijzigingen op te slaan. Druk de knoppen (a) en (b) gelijk in, je gaat terug naar pad mode.
Opm:
Als een Ritmepatroon of Chain toets aan een voetschakelaar wordt toegewezen zal ook de mate van aanslag van deze toets bij het toekennen bewaard worden, zodat het volume van het percussiegeluid in pad mode bij de voetschakelaar is opgeslagen.
Als voor voetschakelaar 1 de functie "Ritmepatroon start/stop" of voor voetschakelaar 2 de functie "Chain start/stop" wordt toegewezen knipperen deze toetsen langzaam.
De Korg mini heeft een Auto-Shutdown functie, waar mee het apparaat automatisch uitschakelt als het één uur niet gebruikt is geweest.
De Auto Shutdown functie staat standaard fabrieksinstelling aan.
Om de Auto shutdown functie te Aktiveren :
- Zet de Korg mini uit.
- Houdt de Chain start/stop knop (b) ingedrukt terwijl je de Korg mini weer aanzet.
- De knop knippert nu kort, en de Korg gaat aan.
Om de Auto shutdow functie te Dé-aktiveren :
- Zet de Korg mini uit.
- Houdt de Ritmepatroon start/stop knop (a) ingedrukt terwijl je de Korg mini weer aanzet.
- De knop knippert nu kort, en de Korg gaat aan.
Opm:
De setting: Aan of Uit van de Auto shutdown functie blijft in de Korg mini bewaard, ook als het apparaat uit, en weer aangezet wordt.
Met de Velocity functie wordt het volume van het percussiegeluid, in Pad mode en
programmeren van ritmepatronen, afhankelijk van hoe hard de drum"pad" ingedrukt wordt.
Standaard fabrieksinstelling van de Korg mini is dat de Velocity functie UIT staat. Hier bij wordt elk percussiegeluid onafhankelijk van de mate van aanslaan van de "pad" op het maximale volume voor dit geluid weergegeven.
Om de Velocity functie te Aktiveren :
- Zet de Korg mini uit.
- Houdt Chain selectie knopje 1 ingedrukt terwijl je de Korg mini weer aanzet.
- Het knopje knippert nu kort, en de Korg gaat aan.
Om de Velocity functie te Dé-aktiveren :
- Zet de Korg mini uit.
- Houdt Ritmepatroon selectie knopje 1 ingedrukt terwijl je de Korg mini weer aanzet.
- Het knopje knippert nu kort, en de Korg gaat aan.
Opm:
De setting: Aan of Uit van de Velocity functie blijft in de Korg mini bewaard, ook als het apparaat uit, en weer aangezet wordt.
Percussie instrumenten (her)toekennen aan bedieningsknopjes.
Op de KORG KR mini is het mogelijk om alle drumpad knopjes toe te wijzen aan andere percussiegeluiden dan de standaard fabrieks instelling. Waarom je dat zou willen doen kan ik niet bedenken, maar het kan ..
Het toekennen van percussiegeluiden aan een drumpad knopje gaat als volgt :
- Ga naar de Pad modus door beide start/stop knoppen (a) en (b) tegelijk in te drukken.
- Draai de genreselectieknop naar de stand Song/Chain end.
- Druk het selectieknopje, waarvan je het onderliggende percussiegeluid wilt wijzigen, in tot het rood knippert.
- Druk op het selectieknopje met het percussiegeluid dat je onder het knipperende knopje wilt opslaan.
- Om de wijziging op te slaan en terug te gaan naar Pad mode moet je de knoppen (a) en (b) beide gelijktijdig indrukken.
Opm:
Met het wijzigen van het geluid van een selectieknopje wordt ook het maximale volume van dit geluid ingeprogrammeerd. Het maximale volume wordt bepaald door hoe hard het selectieknopje ingedrukt wordt.
Fabrieks instelling van de drumpad's.
| Knop | Percussiegeluid |
|---|
| Patroonselectie [1] knop | High Tom |
| Patroonselectie [2] knop | Low Tom |
| Patroonselectie [3] knop | Floor Tom |
| Patroonselectie [4] knop | Crash Cymbal |
| Patroonselectie [5] knop | Ride Cymbal |
| Patroonselectie [6] knop | High Conga |
| Fill [1] knop | Low Conga |
| Fill [2] knop | Agogo |
| Chain [1] knop | Bass drum |
| Chain [2] knop | Snare drum |
| Chain [3] knop | Side Stick |
| Chain [4] knop | Closed Hi-hat |
| Chain [5] knop | Open Hi-hat |
| Chain [6] knop | Hand Clap |
| Chain [7] knop | Tambourine |
| Chain [8] knop | Cowbell |
Fabrieksinstellingen herstellen.
Het is mogelijk om alles in de Korg mini weer terug te zetten naar de standaard fabrieksinstellingen.
Let op !
Als je de fabrieksinstellingen herstelt ben je alle zelfgeprogrammeerde User-ritmepatronen en chain's kwijt, en staan ook de instellingen voor Velocity functie, Auto-Shutdown en Pad toewijzing weer op de fabrieksinstelling !
Fabrieksinstellingen herstellen gaat als volgt:
- Zet de Korg mini uit.
- Zet de Korg mini weer aan terwijl je de beide start/stop knoppen (a) en (b) ingedrukt houd.
Beide knoppen gaan knipperen.
- Laat de knoppen los.
- Je kunt nu nog kiezen of je het herstellen wilt afbreken of doorzetten.
- Druk op de Ritmepatroon start/stop knop (a) om het herstellen niet te doen.
- Druk op de Chain start/stop knop (b) om de totale reset uit te voeren.
- Als het systeem herstel klaar is knipperen de knoppen (a) en (b) snel, en zal de Korg worden gestart.
